產品介紹
一、用途：
適用于各石油庫發放各類燃料油，也可用于化工及其它行業收、發各類液體原料的汽車灌裝作業。
二、型號含義：
QH - DN型 (Q-汽車、H-鶴管、DN-口經 65 80 100 125 150 200)

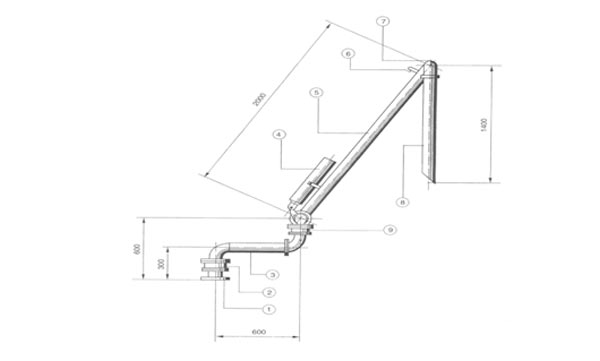

（1）接口法蘭 （2）基礎回轉器 （3）水平短管
（4）平衡器 （5）升降臂 （6）放空閥
（7）頭部回轉器 （8）垂直插入管 （9）水平回轉器
三、技術參數：
型號 口徑mm 公稱壓力MPa 工作半徑mm 水平回轉° 升降角度° 基礎法蘭
QH65 65 1.6 1400/2600 0～360 -5～60 DN65PN1.6Mpa
QH80 80 1.6 1400/2600 0～360 -5～60 DN80PN1.6Mpa
QH100 100 1.6 1400/2600 0～360 -5～60 DN100PN1.6Mpa
QH125 125 1.6 1400/2600 0～360 -5～60 DN125PN1.6Mpa
QH150 150 1.6 1400/2600 0～360 -5～60 DN150PN1.6Mpa
QH200 200 1.6 1400/2600 0～360 -5～60 DN200PN1.6Mpa
|
|
1
四、產品本體材料選用：低碳鋼（內襯四氟）、不銹鋼、鋁合金等材質。
五、密封材料：耐油丁晴橡膠、氟橡膠、氟橡膠+聚四氟。
本鶴管可根據客戶要求增設立柱（立柱式普通鶴管QLH-DN）、密閉（立柱式密閉防溢鶴管QMLH-DN）、聲光報警裝置（防溢鶴管QQH-DN）、加熱保溫裝置（拌熱保溫鶴管QBH-DN）及不銹鋼材質（不銹鋼?dān)Q管304-QH-DN）。
六、安裝：
1、發油臺與鶴管連接處配有相應的標準法蘭，并保證基礎法蘭牢固可靠，法蘭盤距地面高度為2.1～2.2米，鶴管倒裝時法蘭盤距地面高度為2.7～2.8米。
2、產品出廠時已作密封性試驗，用戶安裝時只需參照結構示意圖，先將水平短管與發油臺上基礎法蘭連接好，然后連接水平短管與升降臂組，最后安裝平衡器連接平衡器拉桿。
3、總裝完畢后，進行平衡器的調整，先將升降臂舉至約60°以上擰下平衡器尾端蓋，調節螺桿使鶴管在-15°～60°范圍內能停穩即可。
4、安裝過程中，每個法蘭面必須輕清潔干凈，有密封槽的必須用黃油將O形圈裝好后再連接。
5、在每個銷軸轉動部分及彈簧平衡器安裝使用前必須涂潤滑機油。
6、安裝第9水平回轉器項時要注意牛角角度，角度不正確要重新調整好。
七、使用與保養：
1、牽引鶴管時，應用力均勻，避免撞擊。
2、作業完畢后，須將鶴管推至發油臺一側，并將鶴管升降臂60°位置，使平衡器處于放松狀態。
3、用戶應建立健全維修保養制度，經常檢查鶴管的工作情況，做好維護保養工作。
4、定期在每個銷軸轉動部分及彈簧平衡器涂潤滑機油。
5、如使用教長時間后發現有介質泄漏，需將泄漏回轉器拆開清洗保養并更換密封件。
