中央排水裝置說明書

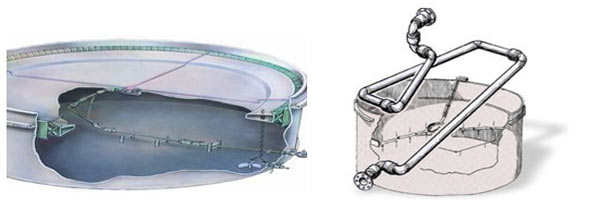

     ZP-DN型中央排水裝置是采用當代國際新技術開發研制的新一代外浮頂儲罐中央排水裝置。它安裝于罐內，進口與浮盤積水坑內的浮球閥接口連接，出口與儲罐排水口法蘭相接，作用是及時排放浮頂?shù)姆e水。保證浮盤的安全。它是老式排水管的替代產品。

 我公司有著長期豐富的中央排水裝置設計、制造、安裝的實踐經驗，通過對產品優化結構，使之達到理想的使用狀態，完全可以與國外同類產品相媲美。

。

一、主要技術特點：

本產品根據介質的不同采用材質不同或不同的旋轉接頭結構型式。

1、頂部的旋轉支承固定在浮頂上，底部的旋轉支承固定在油罐底板上。

2、罐底水平面內的管線以水平回轉器連接單個旋轉接頭的結構。

3、連續的坡形設計杜絕沉積物滯留。

4、旋轉接頭的密封能承受內、外兩個方向的壓力而無泄漏。

5、本結構及其固定裝置不與罐體的內部結構產生干涉。

6、本產品結構合理，密封性能好，使用壽命長，無需維修保養。

二、主要技術參數：

1、產品規格：DN80、DN100、DN150、DN200、DN250

2、適用范圍：各種規格外浮頂罐體

3、適用介質：各種油品及化工介質

4、產品型號：DN-ZP-ф/H

DN：公稱通徑；ZP：中排代碼；ф/H：儲罐內經/高度 t-size:12.0pt'> Hmax ／ Hmin

4 、排水管出口中心距罐底的中心高 h

5 、罐底其它裝置布置情況

三、結構特點：

1 、樞軸機構由特制的不銹鋼軟管及承力側板等部件組成。既能靈活回轉，又能在內外受力時，保持軟管強度，總在其使用范圍內，使浮盤整體運行中均處于較佳工況。

2 、樞軸式中央排水裝置，采用直線型連接方式安置，排水快捷通暢。

3 、實現靜密封、無泄漏、無需潤滑。保養維護方便。

4 、優化結構，保證軟管不受破壞延長使用壽命。

5、柔性軟接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。6、工作時可降低結構傳遞噪音，吸振能力強。

7、柔性軟接頭安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。

8、剛性回轉接頭回轉靈活、密閉性好。

四、技術特性： 1 、工作強度： 1034Mpa

3 、工作溫度： 0-100 ℃

4 、使用壽命： 10 年

5 、規格： DN80 、 DN100 、 DN125 、 DN150 、 DN200 、 DN250 、 DN300

6 、材質：樞軸管采用不銹鋼材料，其它部件材質為碳鋼、不銹鋼、鋁合金、其它材料

五、技術說明

1 、具體尺寸由罐的型式和相關尺寸確定：

2 、中央排水裝置的部件，一般情況下將通過儲罐下部人孔進入罐內，實施安裝。

六、訂貨須提供如下參數

1 、排水管公稱直徑 DN

2 、罐內徑 D

3 、罐較大 / 最小液位 Hmax ／ Hmin

4 、排水管出口中心距罐底的中心高 h

5 、罐底其它裝置布置情況
