產品介紹
一、用途：
適合于原油、重油等需蒸汽掃線的粘性液體的火車槽車底裝卸。
二、型號含義：Q（H）DH-DN
Q：汽車用 H：火車用 D：底卸 H：鶴管 DN：口經
三、主要特點：
1、采用壓簧平衡，操作省力、安全。
2、工作范圍大，與火車槽車或汽車罐車的對接非常方便。

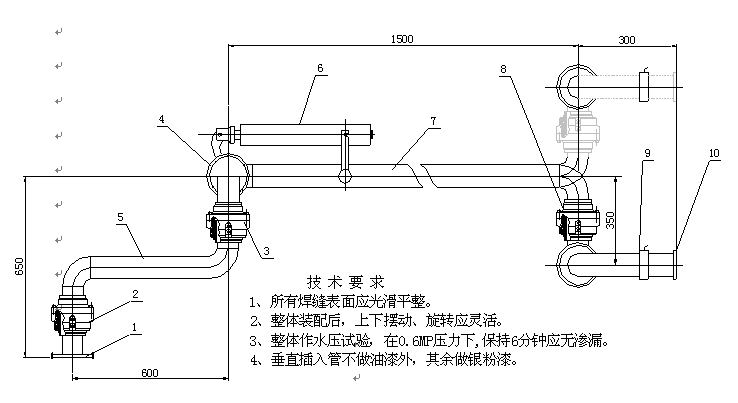

1、接口法蘭; 2、基礎回轉器; 3、水平回轉器;4、擺動回轉器;
5、水平短管;6、平衡器; 7、升降臂; 8、頭部回轉器; 9、球閥; 10、快速接頭;
四、技術參數：
|
型 號 |
口徑mm |
公稱壓力Mpa |
工作半徑mm |
水平回轉° |
俯仰角度° |
|
QDH80 |
80 |
1.6 |
900/2300 |
0~360 |
－5~60 |
|
QDH100 |
100 |
1.6 |
900/2300 |
0~360 |
－5~60 |
|
QDH125 |
125 |
1.6 |
900/2300 |
0~360 |
－5~60 |
|
QDH150 |
150 |
1.6 |
900/2300 |
0~360 |
－5~60 |
|
HDH100 |
100 |
1.6 |
1300/3800 |
0~360 |
－5~60 |
|
HDH125 |
125 |
1.6 |
1300/3800 |
0~360 |
－5~60 |
|
HDH150 |
150 |
1.6 |
1300/3800 |
0~360 |
－5~60 |
五、材料：
結構部分有碳鋼、不銹鋼；密封件有丁睛橡膠、氟橡膠、氟橡膠+聚四氟。
六、安裝：
1、HDH-DN適用于火車槽車，。其尺寸為：M130×3及M140×6，法蘭接頭則直接在108×4的管道上。
安裝接口法蘭距鐵軌中心2.5~3.5米，推薦3.0米。
接口法蘭安裝高度應比鐵軌面低0.4米。
多臺安裝時，間距6.25米為宜。
2、QDH-DN型適用于汽車罐車，與汽車的接頭需要用戶提出后定制。接口法蘭①可直接連接在φ89×4.5的管道上。
接口法蘭距汽車行駛中心線2.1米，推薦3.0米。
接口法蘭安裝時應比地面低0.2米，這時更好操作。
多臺安裝時，間距大于1.3米為宜，這樣，互不干涉。
3、上述推薦數據是以火車槽車G17，汽車罐車5~10m3為基礎，若車型差別太大，需作局部修正。
4、可根據用戶特殊要求對鶴管幾何尺寸及材質作修改。
5、未注明時，接口法蘭按JB81-59中PN1.6Mpa交貨。
